在任何过程中，电量的测量对于监控、分析和控制系统都是必不可少的。要执行这些类型的测量，必须使用电流传感器。除非可以测量，否则无法管理物理量。让我们深入了解电流传感器的行为。

电流传感器是将电流信号转换为另一个可分析信号的设备。要测量的信号称为“初级电流”，而输出信号称为“次级电流或电压”。最后一个信号是用于电子板、ADC 和其他模拟仪表的信号。由于存在不同的测量技术，并且初级电流可能因波形、脉冲类型、隔离和电流强度而异，因此市场提供了多种电流传感器。如图 1 所示，最常见的电流传感器分为两类：

根据“分流器”的工作原理，第一类应用欧姆定律 ( V = R × I )。

欧姆定律适用于分流测量，公式为V = R × I。在实践中，分流器是具有已知欧姆值的稳健电阻器。当电流通过分流器时，产生的电压与该电流成正比。利用这个原理，对于不太高的电流，我们可以准确地获得交流和直流电流。另一方面，当电流上升并超过 100 A 时，会产生过多的热量，测量系统可能会变得无效。

霍尔效应电流传感器可用于克服这些限制。为霍尔探头供电会施加垂直于表面的磁场并产生与磁场强度成比例的电压。然后可以使用安培定律计算流过导体的电流量。霍尔电流传感器使用磁芯将磁场集中在探头所在的气隙中。输出电压与磁场成正比，而磁场又与初级电流成正比。电流传感器的性能取决于开环霍尔探头的性能。为了提高线性度和减少温度偏移的漂移，实现了闭路原理，

另一种电流传感器以磁电阻器为代表，其中电阻器的值与磁场成比例变化。这些电流传感器通常比霍尔效应更准确，但由于气隙而存在灵敏度限制。然而，设备必须确保高效和准确的测量，具有非常高的检测质量、极其平坦的频率响应和出色的直流稳定性。

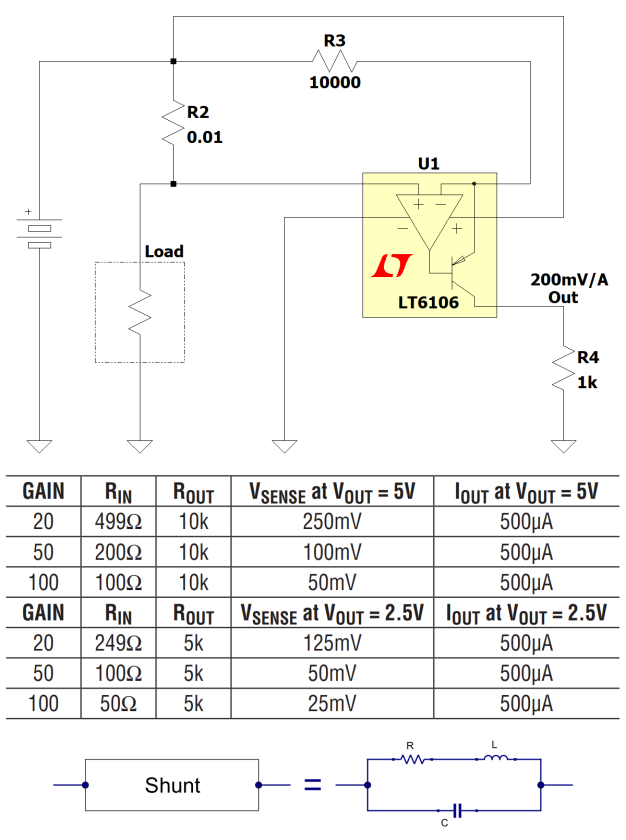

可以使用 LT6106 集成电路执行电流测量，这是一款用于电流检测的多功能放大器（参见下图中的应用图）。其特点备受推崇：

一旦您了解了其工作原理，您就可以使用欧姆定律和功率方程轻松配置设计以满足您的所有需求。在示例接线图配置中，电源为 30 V，并以大约 1.57 A 的电流为 19-Ω 负载供电。0.01-Ω 分流电阻器不影响系统的运行，其功耗约为 25 mW . 配置配置电阻器以使放大器的增益为单位。在这种情况下，输出电压（绝对值）等于流过负载的电流。综合效率非常高，肯定超过99.8%。显然，这种解决方案不能用于非常高的电流。

使用电流传感器代替分流器具有很大的优势。分流器，其实并不是一个理想的元件，但是从前面的接线图中可以看出，它有一个电感元件（串联）和一个电容元件（并联）。因此，不仅需要在直流中进行电流测量，还需要在交流中进行电流测量，因此需要使用更有效的方法，以便在不同的频率和电流范围内做出更好的估计，从而获得更高的结果准确性。

今天，所有工业系统都有电流传感器，在某些情况下，它们是不可替代的。它们的主要优点是它们可以被工业控制系统使用和轻松解释，并且与电路和负载完全隔离。事实上，将测量系统直接连接到相关电路并不总是很方便。它们的足迹是非侵入性的，它们通常具有方形或矩形形状，可能类似于小型扬声器。但是，它们的功能非常重要。换能器操作背后的工程相当复杂，但其操作和输出数据的分析却极其简单，这是最重要的方面。
