关键字：差压变送器、流量计、校准、压力校验仪

差压变送器的应用场景

• 流量测量


为了得到流量参数，差压变送器需要与节流装置、流量积算仪配合使用。当流体通过管道中的节流装置时，其前后端产生压力差。压力差由差压变送器测得，压力差的大小与瞬时流量正相关。流量积算仪通过压力、管道、流体、温度等参数即可计算出流量。

• 压差测量

• 液位测量

差压与流量

差压式流量计是最常见的流量计之一。据估计，目前工业流量计中至少有40%是差压装置，其中孔板最受欢迎。

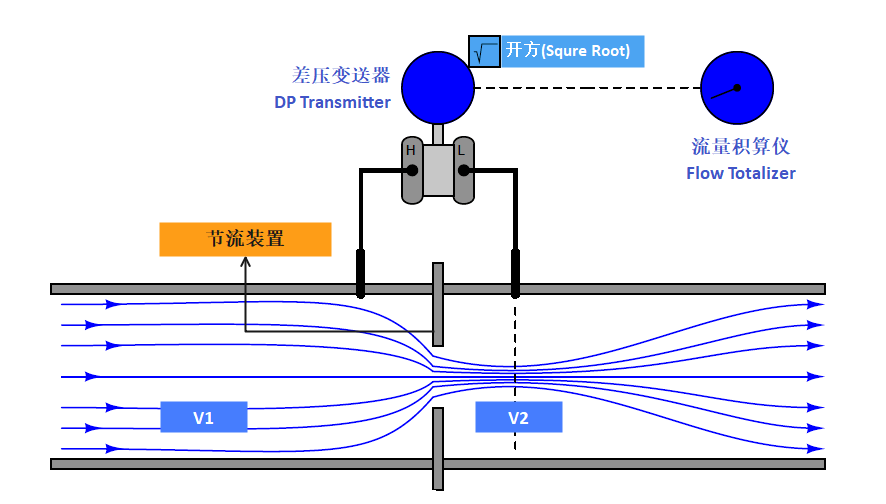

差压变送器流量测量工作原理

当流体流过限制时，它会加速到更高的速度（即V2>V1），以保持质量流量，因此其静压下降。该压差（Δp）是流经设备的流量的量度。

许多可用的Δp仪表的工作原理是测量上游和下游之间的压力差，但也有一些仪表以其他方式使用差压，例如可变面积仪表。

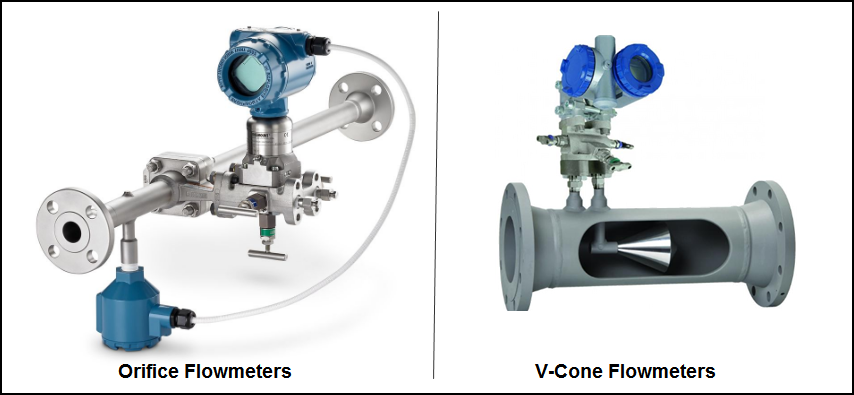

差压流量计的类型

• 孔板
• 文丘里管
• 文丘里喷嘴
• 锥形仪表
• 喷嘴
• 拖板
• 入口流量计
• 楔形流量计
• 可变面积计

差压变送器的校准

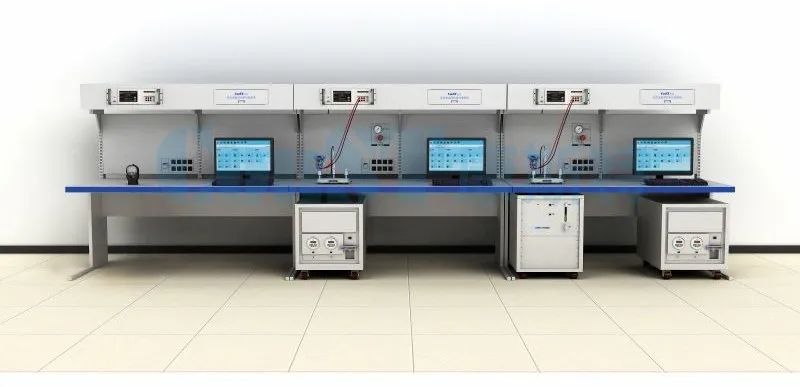

实验室校准

现场校准

• 现场环境虽然复杂，但更符合仪表实际运行的状态，现场校准的数据更能反应仪表真实运行状态下的数据。

• 现场校准的时间成本更低，省去了拆装、运输、实验室等待的时间。

• 压力设备的反复拆装会引起设备损害或管道泄漏等问题。

• 现场设备必须预留压力测试口，校准时从主管道隔离，通过测试口加压进行校准。这个问题看似简单，但却是国内目前无法开展现场校准的一个大难题。

• 现场校准对校验设备的要求更高。

  由于现场的温湿度环境不确定性大，所以要求校验设备带有自动温度补偿能力；由于差压（特别是微差压）的控制受环境影响较大，要求校验仪具备足够优秀的控制能力和响应速度。

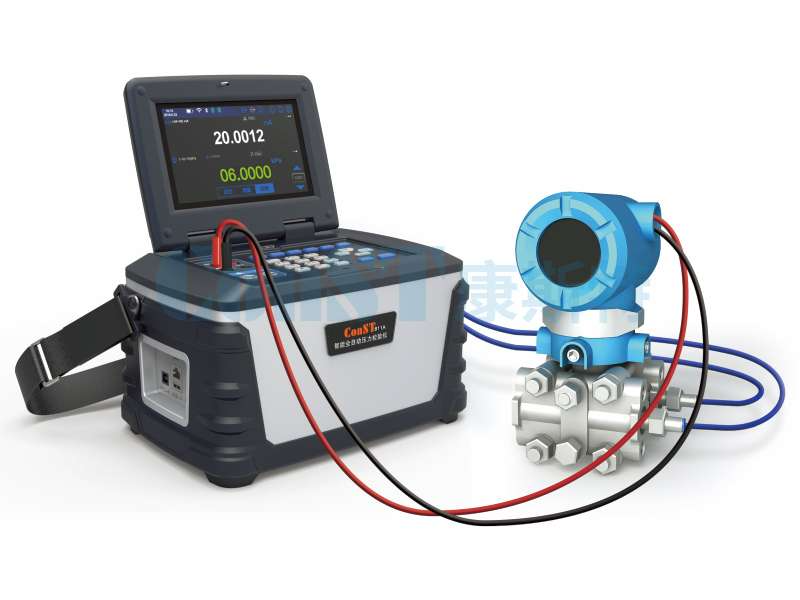

ConST811A压力校验仪校准差压变送器

现场比对

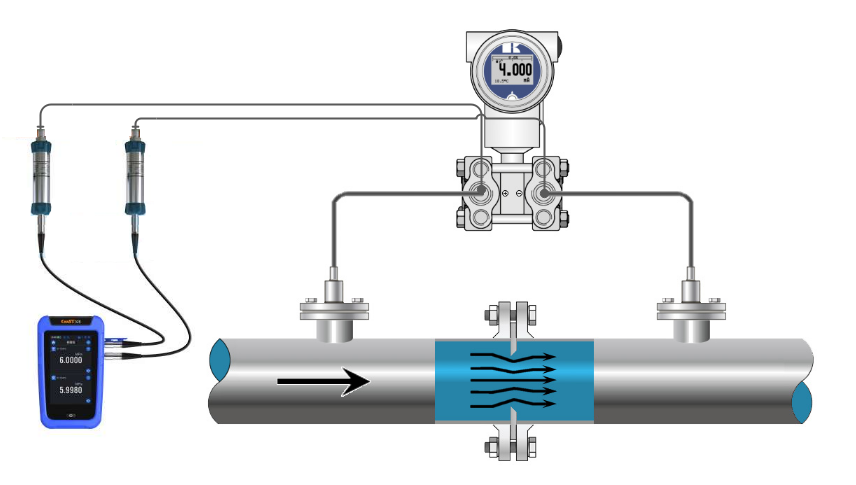

ConST326双压力模块测量模式现场比对
